堡盟 Baumer OG9 DN 1000 I （货号： 11071385）是一款带欧标法兰 B10 的实心轴和每转 1000 个脉冲的增量式编码器。
• 轴型编码器，轴径ø11 mm；
• 光感应原理；
• 欧式法兰B10；
• 输出级 HTL 直线功率驱动器；
• 逻辑电平TTL带调压器UB 9...26 VDC；
• 最高温度+100 ℃。
（1）电气参数 | |||
| 电源电压： | 9…30 VDC | 电流消耗（无负载）： | ≤100 mA |
| 每圈脉冲数： | 1000 | 相移： | 90 ° ±20° |
| 占空比： | 40…60 % | 参考信号： | 零脉冲，宽度90° |
| 感应原理： | 光电 | 输出频率： | ≤120 kHz ≤300 kHz (可根据需求提供) |
| 输出信号： | K1，K2，K0 + 反相信号 | 输出方式： | HTL-P（功率线驱动） |
| 抗干扰性： | EN 61000-6-2 | 辐射干扰： | EN 61000-6-3 |
| 认证： | CE UL认证 / E217823 | ||
（2）机械参数 | |||
| 尺寸（法兰）： | ø115 mm | 轴类型： | ø11 mm 实心轴 |
| 允许轴负载： | ≤250 N 轴向 ≤350 N 径向 | 法兰： | 欧式法兰B10 |
| 防护等级（EN 60529）： | IP 55 | 运行速度： | ≤12000 rpm (机械) |
| 典型运行转矩： | 1 Ncm | 转子惯量： | 280 gcm² |
| 材质： | 外壳：压铸铝 轴：不锈钢 | 工作温度： | -30…+100 °C |
| 耐抗性： | IEC 60068-2-6 抗振动10 g，10-2000 Hz IEC 60068-2-27 抗冲击100 g，6 ms | 防腐蚀保护： | IEC 60068-2-52 盐雾试验 室温条件下防腐等级达到ISO 12944-2 C4 |
| 连接： | 端子盒 | 近似重量： | 980 g |
尺寸图

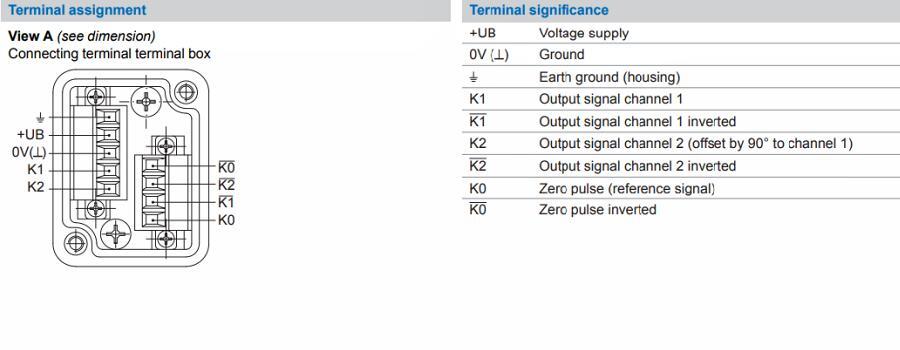

接线端子图
